当航天器披上“柔性神经”

一颗卫星在轨运行，向阳面温度飙升到120°C以上，进入地影后又骤降至-150°C以下；深空探测器面对的低温甚至逼近-269°C。就在这样的冰火炼狱中，一张比头发丝粗不了多少的柔性电路板，正承载着星载计算机的指令、太阳翼的电流和射频链路的信号。它不能断，不能裂，不能因为一次放气污染了旁边的光学镜头，也不能因为一个焊点的疲劳裂纹让整星沉默。

这就是航空航天超薄高可靠性FPC的使命。传统线束像粗壮的电缆，占重量、占空间、布线僵硬；FPC则像贴在结构上的“柔性神经”，轻薄、可弯折、能三维走线。行业测算显示，用FPC替代传统线束，单星减重可超过30%。但减重只是入场券，真正的考验在于：太空不是地面环境的简单延伸。地面上的工业级FPC，到了太空可能活不过第一个热循环。

于是，一条清晰的技术路径浮现出来：特种材料解决“能活下来”，特种工艺解决“能精确制造”，全流程追溯解决“能证明每一片都可靠”。 三者缺一不可，共同撑起航天FPC的可靠性金字塔。

一、太空不是温室：FPC要闯的四道鬼门关

第一关：冰火两重天。 航天器在轨运行，热循环不是偶尔发生，而是每天十几次的常态。FPC的焊盘与覆铜层连接部位，在反复的热胀冷缩中承受交变应力。时间一长，界面裂纹萌生，电阻悄然上升，最终演变为开路。这不是概率问题，而是时间问题——除非材料和结构从一开始就为热循环而设计。

第二关：高能辐射。 地球辐射带里的高能电子和质子、太阳耀斑喷出的粒子流，会穿透封装材料，打断聚酰亚胺基材的分子链，降低铜导体的载流子迁移率。轻则漏电流增大，重则电路功能直接失效。辐射不会给你预警，它只是沉默地累积损伤。

第三关：高真空放气。 真空环境没有空气对流，热管理只能靠传导和辐射，局部热点容易烧穿薄弱的介电层。更麻烦的是，传统粘接剂在真空中会释放挥发性有机物，这些分子会沉积在邻近的光学器件和热控表面上，污染整个航天器的“眼睛”和“皮肤”。

第四关：发射振动。 火箭升空时的随机振动和声振载荷，对FPC的焊点和层间结合力构成直接冲击。任何虚焊、分层或微裂纹，都可能在几分钟的剧烈振动中演变为永久开路。

四道关卡叠加，意味着航天FPC不能沿用工业级产品的材料和工艺体系。它必须从基材选型开始，进行一场系统性的“航天级重构”。

二、特种材料：在冰与火之间挑选筋骨

PI与LCP：谁是太空的幸存者？

聚酰亚胺（PI）薄膜长期占据航天FPC基材的主导地位，原因很直接：它能在-269°C至260°C的宽温域内保持机械韧性和尺寸稳定性，玻璃化转变温度超过500°C，抗辐射性能出色。换句话说，PI是那种在极端环境里“不喊疼”的材料。瑞华泰依托自主研发的PI复合薄膜生产技术制成的航天航空用MAM产品，已供应中国运载火箭技术研究院并应用于我国运载火箭，填补了国内在该领域的空白。

液晶聚合物（LCP）则是后起之秀。它的介电常数显著低于PI，介电损耗极低，在毫米波频段——比如星间通信链路和合成孔径雷达——信号完整性优势明显。但LCP也有短板：可用厚度范围窄，超薄化加工难度大，极低温下柔韧性不如PI。所以，当前航天FPC的主流方案仍以PI为基材，LCP主要定位于高频射频模块。混合材料设计正在成为折中路径：PI承担柔性互连，LCP承担高频信号层，各司其职。

导体与粘接：细节决定生死

导体材料方面，航天级FPC普遍采用高纯度压延铜箔，而非电解铜箔。压延铜箔的晶粒沿轧制方向取向，延展性和抗弯折疲劳性能更好，表面粗糙度可控制在Ra<0.3μm，有利于高频信号的趋肤效应控制。在需要引线键合的场景中，铜箔表面还要镀上0.5-1.0μm的金层，防止铜氧化和迁移。<>

粘接体系的选择，直接关系到真空放气特性。传统丙烯酸类和环氧类粘接剂在真空中会释放挥发性有机物，污染邻近器件。航天级FPC倾向于采用热塑性聚酰亚胺粘接剂，或者干脆走无胶型二层法FCCL路线，从源头上降低放气风险，同时改善层间界面在高低温循环中的稳定性。国产企业已在这一方向取得突破：泛亚微透成功研发了基于聚酰亚胺/含氟聚合物复合绝缘材料的二层FCCL，具备低介电常数、优异尺寸稳定性和耐环境性能。

材料选择不是选“最好的”，而是选“最能活下来的”。在太空，活下来就是最高性能。

三、特种工艺：在微米尺度上绣花

激光直写：用光“画”出电路

超薄FPC的线路成型在微米尺度上进行。传统减成法蚀刻在超薄基材上容易侧蚀，线宽控制困难。激光直写技术提供了一条更精确的路径。北京卫星制造厂的研究表明，采用功率仅1W量级、波长532nm的连续激光，配合低分解温度（180°C）的铜前驱体油墨，可在PI表面以激光光热还原方式直写形成铜线条，直写效率达到2.0×10⁶ μm³/s，所写铜材电阻率为11.8×10⁻⁸ Ω·m。

在精修环节，绿皮秒激光（12ps、532nm）表现出优于红外飞秒激光的选择性。铜和PI对532nm波长的吸收特性差异显著，绿皮秒激光能高选择性地去除铜膜而不损伤PI基材；红外飞秒激光则容易在PI表面留下热损伤。这一发现，为超薄FPC的精细线路加工打开了关键的工艺窗口。

弯折成型：让柔性真正“柔”得可靠

航天器内部布线空间往往狭窄且形状不规则，FPC需要在装配中完成精确的三维弯折。弯折区域的可靠性设计是工艺控制的重点。弯折半径过小，弯折外侧的铜导体拉应力过大，微裂纹就会萌生；弯折区域内如果有过孔或焊盘，应力集中会进一步加剧失效风险。

工程实践中，航天FPC的弯折半径通常要求不小于FPC总厚度的10倍。弯折区域应采用网格状覆铜，或让走线沿弯折方向平行排列，避免铜箔承受垂直于走线方向的拉应力。弯折完成后，还要施加硅胶或聚氨酯类局部封装，把弯折形态锁定，并分散后续振动载荷。一句话：柔性不是随便弯，而是“设计好的弯”。

环境验证：常温测试远远不够

工艺质量的最终判据，来自环境模拟试验。热循环试验是暴露FPC界面缺陷的有效手段。太阳电池阵用柔性印制膜的热循环试验表明，锡焊焊盘与覆铜层连接部位在长期高低温循环下存在断裂风险，必须通过优化焊盘结构和焊接工艺来缓解。日本ASTRO-H卫星的软X射线成像探测器曾使用多层FPC，在地面热循环试验中发现低温断线问题，后来通过更换供应商并实施-120°C下的持续电阻监测，才确认了改进产品的低温可靠性。

这些案例说明一个道理：航天FPC的工艺验证，不能停留在常温电性能测试。必须覆盖全温度区间的功能考核，让缺陷在 ground 阶段就暴露，而不是在轨阶段才发作。

四、全流程追溯：给每一片FPC配一个“黑匣子”

为什么追溯是航天FPC的刚需？

航天FPC从PI基膜入厂到成品交付，要经过涂布、压合、蚀刻、钻孔、表面处理、检测等十余道工序。任何一道工序的参数漂移，都可能在数月甚至数年后才表现为在轨失效。如果没有完整的工序数据链，失效归因就无从下手。从合规角度，航天型号任务要求每一个元器件可追溯到原材料批次、生产设备、操作人员和环境条件，以支撑质量归零和飞行评审。

追溯不是“事后补记录”，而是“过程即记录”。

一物一码：从卷材到成品的闭环

现代FPC追溯体系的核心机制是“卷材一物一码”。系统为每一卷PI基膜、铜箔和导电浆料分配唯一条码，在原料入库、领用生产、工序流转到成品出库的每一个节点扫码绑定。分切后的小卷和片材成品支持二次赋码，形成从原材料到成品的闭环追溯链。出现客诉或失效分析需求时，可在数秒内调取完整生产数据：原料批次、工艺参数、设备编号、操作人员、车间环境数据，一应俱全。

对于航天级产品，追溯还要覆盖更细粒度的工序参数。涂布厚度和走速、压合工序的烘箱分段温度和辊压压力、蚀刻工序的药液浓度和温度，均需通过设备PLC自动采集并实时上传MES系统，内置标准工艺阈值实现参数偏离的自动预警。航天云网面向5G高频FPC基材的柔性制造解决方案，已在中山新高电子开展示范应用，通过MES建设质量管理模块实现质量可追溯，一次良品率提升3%，供货周期缩短20%。

标识与闭环：每一片板都有“身份证”

FPC板件的唯一标识通常采用激光打标或自动喷码，在板面指定区域刻印二维码或序列号，绑定工单和批次信息。生产各工序的流转节点，通过视觉读码设备扫描标识并回传MES，形成“打标—读码—回传—校验”的闭环。AOI检测数据同样与板件标识关联，使每一片FPC的外观缺陷记录都能回溯到具体的工艺条件和设备状态，为品质改善提供精准的数据支撑。

追溯体系的终极目标，是让每一片航天FPC都拥有一个完整的“生命周期档案”。从它还是一卷PI膜的时候，到它被装入卫星的那一刻，所有经历都被记录在案。一旦在轨出现异常，工程师可以像读黑匣子一样，还原它的“前世今生”。

五、国产化进展：从追赶到突破

长期以来，航天级PI薄膜和FCCL基材的供应高度集中于杜邦、钟渊化学、住友化学等少数国际厂商。近年来，国产替代在材料端和产品端均取得实质性突破。

材料端，瑞华泰已实现航天航空用PI复合薄膜的自主量产并供应运载火箭型号，其高性能PI薄膜产品覆盖热控、电子、电工等多个系列，全球销量占比约6%。泛亚微透通过定增募集资金建设低介电损耗FCCL挠性覆铜板项目，突破无胶粘接剂连续化卷对卷生产技术，面向6G通信和航空航天领域推进国产替代。

产品端，新华海通是国内少数掌握军用柔性立体互连核心技术的企业，已实现军用FPC规模化量产，在超高层数和超长尺寸柔性电路板方面具备突出能力，客户覆盖航天科技、航天科工、中电科等主要军工集团下属核心院所。弘信电子深耕适配航天场景的高端FPC，线宽精度达到行业先进水平，已实现向主流商业卫星厂商的批量供应，产品在柔性太阳翼和星载算力互联中承担关键互连功能。

从材料到产品，国产航天FPC供应链正在从“能造”走向“能批量造”，从“替代进口”走向“支撑星座”。

结语：三层架构，一条可靠性链

航空航天超薄高可靠性FPC的技术体系，可以概括为一个三层架构：

特种材料层，解决“能在太空中存活”的问题。PI、LCP、压延铜箔、无胶粘接，每一种材料的选择都是一次极端环境下的生存筛选。

特种工艺层，解决“能在微米尺度上精确制造”的问题。激光直写、绿皮秒刻蚀、弯折应力管理、全温区环境验证，每一道工序都是在头发丝上修公路。

全流程追溯体系，解决“能证明每一片产品都合格”的问题。一物一码、MES闭环、AOI数据绑定，让每一片FPC都有据可查、有源可溯。

三者缺一不可，共同构成从材料到产品的完整可靠性保障链。随着低轨星座大规模部署和深空探测任务持续推进，航天FPC的需求将从“小批量、高定制”向“批量化、高一致”演进。这对制造体系的自动化水平和数据闭环能力提出了更高要求。国产供应链在这一进程中，既面临工艺成熟度的追赶压力，也拥有材料端突破带来的结构性机遇。

太空不会给FPC第二次机会。但有了特种材料、特种工艺和全流程追溯体系，我们可以让第一次就足够可靠。

当卫星与航天器在太空中面对正负数百摄氏度的极端温差，线路板的生存能力决定了整星的可靠性。深圳线路板厂皇榜科技以长期耐300℃超高温线路板给出了自己的答案。

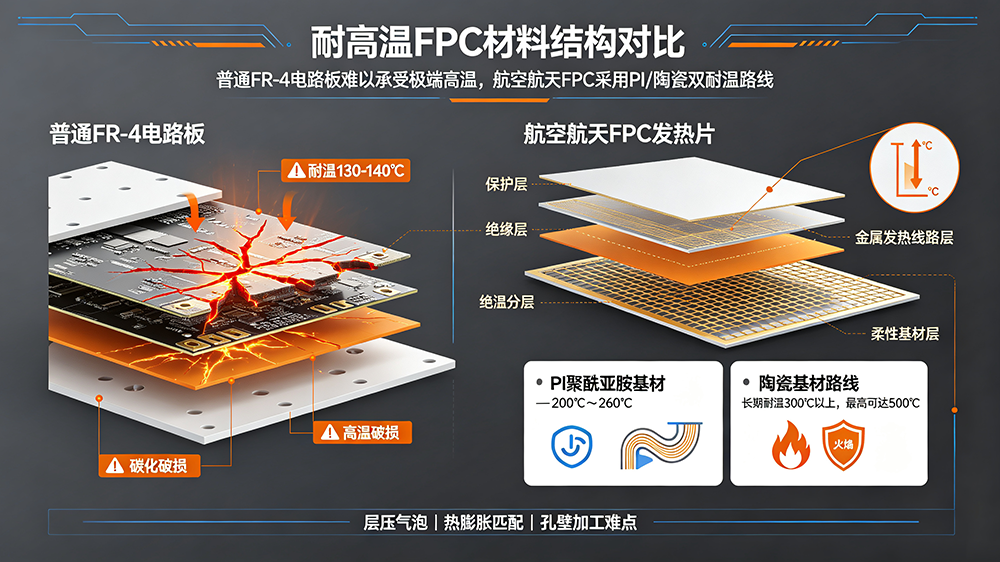

在材料层面，皇榜科技构建了聚酰亚胺（PI）基材与陶瓷基板双线并行的技术路线。PI基材可耐受-200℃至260℃的极端温差，兼具柔韧性与绝缘性能；陶瓷基板则从根本上消除树脂老化的物理瓶颈，长期耐受300℃以上高温。这一材料体系直指卫星温控、喷气发动机电子控制等高温高热场景。

工艺端同样不含糊。超高温层压的温压控制窗口极其狭窄，高Tg材料钻孔难度陡增，皇榜科技凭借十余年技术积淀逐一攻克了这些工艺隘口，每款产品均须通过高温老化、温度循环冲击和机械振动测试。

体系认证方面，皇榜科技已通过ISO 9001、IATF 16949及UL安全认证，品质管控贯穿从原材料到成品的每个环节。

从地面到太空，皇榜科技以材料、工艺与认证三重壁垒，为航空航天电子系统提供可靠的高温互连方案。
