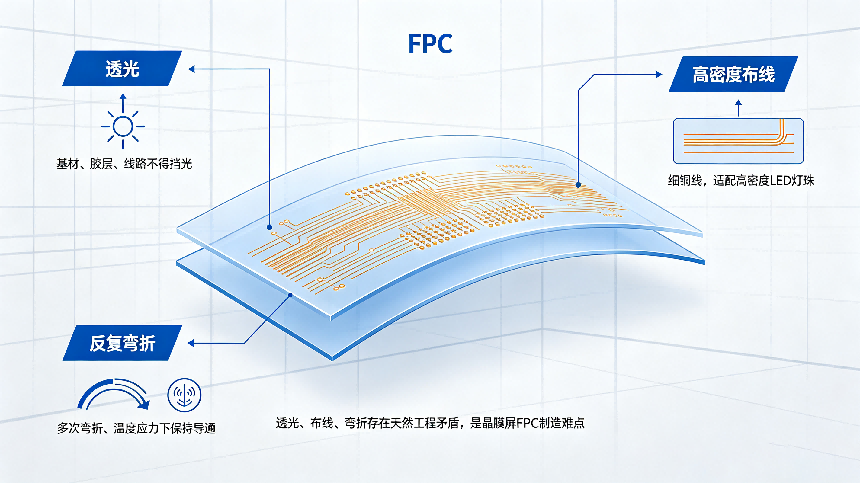

浏览器自带分享功能也很好用哦~晶膜屏对FPC的三重约束
晶膜屏的显示层与驱动层都集成在FPC之上，这使柔性线路板同时承担了三重任务：透光、布线、弯折。三者之间存在天然的工程矛盾。透光要求基材和线路尽量不遮挡光线，布线要求铜线足够细以容纳高密度灯珠阵列，弯折则要求线路在反复形变中保持导通。晶膜屏常规安装场景中，屏幕需要贴附于弧形玻璃、圆柱立柱或异形幕墙，安装过程中线路板会经历多次调整弯折，使用中还要承受温度变化带来的尺寸应力。这些约束叠加在一起，使得晶膜屏FPC的设计与制造难度远高于普通FPC。
透明基材的选型边界
晶膜屏FPC的**基材是透明聚酰亚胺（PI）薄膜。目前主流方案采用日本三菱或杜邦的透明PI膜，在550nm波长下透光率可达88%~90%-11。但透明PI存在一个固有的工程限制：其玻璃化转变温度（Tg）约为250℃，低于普通PI的350℃以上。这意味着透明FPC在回流焊接和激光加工环节需要更严格的温控策略，否则基材会因热应力产生尺寸漂移，进而影响灯珠贴装精度。
皇榜科技针对晶膜屏应用选用高透光PI基材，配合精密线路设计，使整屏通透率可保持在90%以上。透明FPC的透光不*是基材本身的事——胶层、覆盖膜、导电线路的任何一层透光率不足或层间折射率失配，都会导致整体透光率下降。因此，透明PI覆盖膜和**透明胶层的搭配选型，与基材选择同等重要。

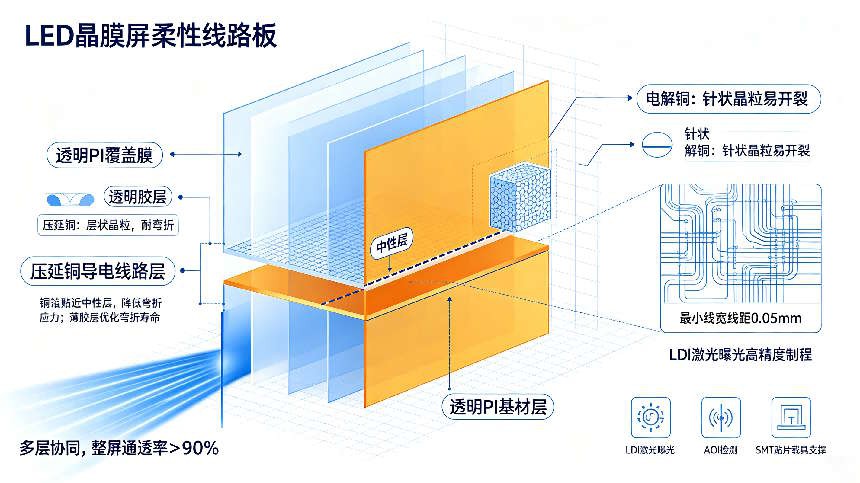

压延铜与弯折疲劳的力学逻辑
晶膜屏FPC在安装和使用中需要承受动态弯折。铜箔类型直接决定了弯折寿命。电解铜（ED铜）的晶粒结构呈垂直针状，弯折时应力集中于晶界，裂纹容易沿晶界扩展；压延铜（RA铜）通过物理辊压工艺制成，晶粒呈水平层状，延伸率可达20%~30%，而ED铜*4%~10%-。对于需要反复弯折的应用场景，压延铜是必选材料。
皇榜科技在晶膜屏FPC中采用压延铜箔作为导电层，并在线路设计中优化应力分布。FPC弯折时存在一个“中性层”——位于铜箔与基材之间的力学平衡面。中性层设计的目标是让铜箔尽可能靠近中性层，从而减少铜箔在弯折中承受的拉伸或压缩应力。覆盖膜胶层厚度对中性层位置有**影响：胶层越厚，中性层越容易向线路层偏移，铜箔承受的应力越大。因此，皇榜在动态弯折区域选用薄胶层覆盖膜或无胶基材组合，以优化弯折寿命。
微米级线路的制造控制
晶膜屏的灯珠排布密度较高，走线空间有限。皇榜科技的量产能力覆盖*小线宽/线距0.05mm，图形转移精度控制在±5μm以内。这一精度水平依赖于LDI激光曝光和AOI自动光学检测的协同。
LDI采用计算机控制的高精度激光束直接扫描感光干膜，无需制作光掩模。对于FPC这类柔性基材，传统掩模曝光容易因材料热胀冷缩导致对位偏差，而LDI通过实时调整曝光位置来补偿基材形变，可将对位精度控制在±10μm以内。AOI系统则在图形转移后和蚀刻后两个关键节点进行缺陷检测，可识别开路、短路、缺口、残铜等典型缺陷，配合动态涨缩补偿算法应对柔性基材的尺寸波动。
在灯珠贴装环节，晶膜屏FPC上的LED芯片焊盘尺寸小、间距密，对SMT贴装精度提出了较高要求。以CSP封装为例，其焊盘尺寸可小至150μm×150μm，单个驱动芯片上可能有十余个焊脚-。FPC本身缺乏刚性支撑，贴片时吸嘴下压会导致基板局部凹陷，影响贴装高度的一致性-。皇榜科技在SMT环节采用适配柔性基材的贴装方案，通过载具支撑和贴装参数优化来保证焊点一致性。
从材料到成品的可靠性验证
晶膜屏FPC的可靠性需要从材料层到成品层逐级验证。在材料层，透明PI基材的剥离强度应达到1.0kgf/cm以上，铜箔电阻率不超过0.017Ω·mm²/m。在成品层，弯折寿命测试是**指标。依据IPC-TM-650 2.4.22标准，弯折半径通常根据产品厚度在0.5mm至1.5mm之间设定，记录导体断裂或基材分层前的循环次数。
环境可靠性方面，温度循环测试的温度范围通常为-40℃至125℃，循环1000次以上，用于验证覆盖膜与基材的剥离、焊点开裂等失效模式。湿热老化测试在121℃、2.1bar饱和蒸汽条件下持续1000小时，检测绝缘电阻是否维持在100MΩ以上。皇榜科技已通过ISO9001、IATF16949、ISO13485及UL认证，品质体系覆盖从开料、图形转移、蚀刻到*终测试的全流程。
从FPC设计到批量交付
皇榜科技自2015年起专注柔性线路板制造，现为国家高新技术企业与深圳市专精特新企业，生产面积20000平方米，月产能5.5万平方米。针对晶膜屏客户的研发验证需求，公司提供24小时打样服务，单日可处理60至80款样品。批量阶段，从FPC设计、SMT贴片到成品组装，可提供全链条配套。
晶膜屏正在进入商场橱窗、建筑幕墙、车载显示和展陈空间等场景。屏幕亮起时观众看到的是画面，屏幕关闭后玻璃恢复通透——柔性线路板藏在膜层里，不参与视觉呈现，但它决定了整块屏能不能长期稳定工作。皇榜科技做的事情，就是把这块板子的透光、布线、弯折和可靠性做好，让透明显示的每一次点亮都有据可依。
